2021-09-30 (aktualizacja: 2026-08-27)
Poniżej podpowiadamy, w jaki sposób kamera termowizyjna pozwala wykryć nieszczelne okna?
Dzięki badaniu kamerą termowizyjną wykryć można wiele usterek, które są niewidoczne gołym okiem. Zaliczają się do nich między innymi wszelkie nieszczelności, zawilgocenia oraz mostki termiczne. Obecność tych ostatnich może wpłynąć na znaczne podwyższenie kosztów ogrzewania. Na czym dokładnie polega badanie kamerą termowizyjną i w jaki sposób może docelowo wpłynąć na obniżenie rachunków za ogrzewanie?
Badanie kamerą termowizyjną
Termowizja polega na bezkontaktowym i bezinwazyjnym badaniu temperatury na powierzchni badanego ciała. Możliwość zobrazowania temperatury przy użyciu kamery termowizyjnej wynika z faktu, iż każde ciało o temperaturze wyższej niż zero absolutne (0 Kelwinów = -273,15°C) ma zdolność do emitowania promieniowania podczerwonego. Emisja energii będzie tym wyższa, im wyższa jest temperatura badanego obiektu. Posiadająca termoczułe soczewki kamera termowizyjna umożliwia przełożenie energii w świetle podczerwonym na obraz graficzny (tzw. termogram).
Przeprowadzenie badania kamerą termowizyjną nie jest proste. W celu interpretacji jego wyników niezbędne jest uwzględnienie wszystkich czynników, które mogą mieć wpływ na pomiar, w tym między innymi:
- temperatury powietrza,
- jego wilgotności (im jest wyższa tym pomiar będzie trudniejszy),
- siły wiatru (wiatr przyspiesza wymianę energii na powierzchni badanego obiektu, w rezultacie czego temperatura badana na powierzchni obiektu temperatura może być nawet o 10-15 st. C niższa od tej rzeczywistej),
- odległości od badanego ciała (im mniejszy dystans tym bardziej precyzyjny pomiar) oraz zanieczyszczeń pomiędzy kamerą a obiektem.
Parametry pomiarów kamerą termowizyjną
Jednym z podstawowych parametrów jest emisyjność badanego obiektu, a więc jego zdolność do oddawania promieniowania podczerwonego, która jest zmienna w zależności od właściwości badanego materiału i jego powierzchni. W przypadku materiałów o niskiej emisyjności odczytanie temperatury na ich powierzchni może być utrudnione. Kamery termowizyjne posiadają parametr korygujący współczynnik emisyjności w skali od 0 (matowy obiekt) do 1 (obiekt idealnie odbijający promieniowanie).
W pomiarach należy wziąć pod uwagę również odbicie, które jest miarą zdolności materiału do odbijania promieniowania podczerwonego i jest zależne od powierzchni, temperatury oraz rodzaju materiału. W przypadku pomiarów prowadzonych wewnątrz najczęściej temperatura odbita będzie odpowiadać temperaturze otoczenia, jednak jeżeli pomiar przeprowadzany jest na zewnątrz, od powierzchni badanego obiektu odbijać się może słońce lub nieboskłon, co w znaczący sposób zaburzyć może odczyt temperatury (odbicie zwierciadlane).
Kolejnym parametrem, który należy uwzględnić w interpretacji wyników pomiaru, jest wspomniany wyżej wiatr oraz odległość (parametr korygujący).
Badanie szczelności okien przy wykorzystaniu kamery termowizyjnej

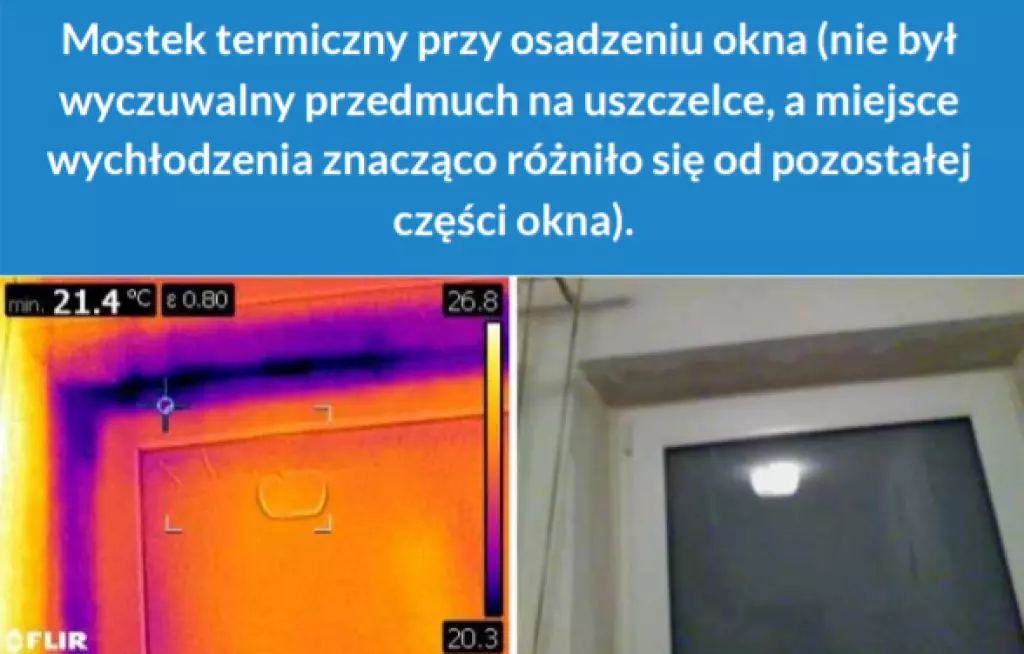

Jednym z podstawowych problemów w budynku, które wykryć można przy użyciu kamery termowizyjnej, są nieszczelne okna. Straty ciepła, spowodowane taką usterką, mogą przewyższać te, będące efektem niedostatecznej izolacyjności ścian lub nawet dachu. Nieszczelność może być między innymi efektem wadliwego montażu okna, który powoduje powstanie mostka termicznego (inaczej mostka cieplnego - jego obecność można stwierdzić, jeżeli różnica temperatur pomiędzy przyległymi przegrodami a najchłodniejszym miejscem wyniesie w badaniu 7 st. C) bądź infiltrację zimnego powietrza, co bezpośrednio przekłada się na wzrost kosztów ogrzewania. Może być też spowodowana nieprawidłową regulacją lub zużyciem uszczelki.
Niezależnie od przyczyny powstania nieszczelności badanie kamerą termowizyjną umożliwi zlokalizowanie problemu.
W praktyce, zwłaszcza zimą, nieszczelność odczuwalna jest poprzez spowodowane nią ochłodzenie elementów, zlokalizowanych w jej sąsiedztwie (ściana wokół okna, parapet, podłoga). Nieszczelności są jednak widoczne przez cały rok, nawet jeżeli temperatury na zewnątrz i wewnątrz są zbliżone.
Na skutek obecności nieszczelności okna dochodzi do zaburzenia komfortu termicznego w pomieszczeniu oraz, jak zostało już wspomniane wyżej, do wzrostu kosztów ogrzewania. Straty powstałe na skutek utraty ciepła, spowodowanej nieszczelnymi oknami, sięgać mogą 100 proc. w porównaniu z pomieszczeniami, w których przegrody posiadają idealne parametry. Dlatego też korzyści z przeprowadzenia badania kamerą termowizyjną rozpatrywać należy nie tylko w kontekście kontroli usterkowości elementów stolarki okiennej, ale również pod kątem potencjalnych oszczędności na ogrzewaniu. Dodatkowo dzięki badaniu kamerą termowizyjną będziemy w stanie sprawdzić, czy nasze okna posiadają parametry przenikalności cieplnej i przepuszczalności powietrza, deklarowane przez ich producenta. Warto przy tym pamiętać, że w przypadku okien możemy mieć do czynienia z mostkami cieplnymi o charakterze naturalnym, wynikającymi z klasy przepuszczalności powietrza okien. Obowiązujące przepisy dopuszczają klasę 2 i 4 przepuszczalności (klasa 4 oznacza okno najbardziej szczelne).
Autorem posta jest Patrycja Milowska
